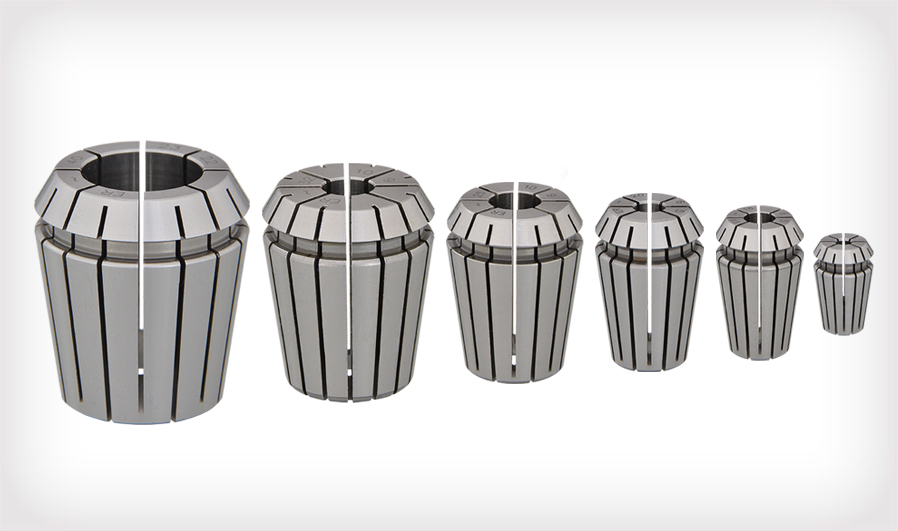

• ER-11, ER-16, ER-20, ER-25, ER-32, ER-40
Description
Inquiry
  • Product Feature
  • Product Specification

材質 : SUJ2。(高碳軸承鋼:在熱處理後，具有堅韌的硬度與韌性，更好的耐磨耗性，且彈性佳使用壽命更長)。

硬度 : HRC46°。

表面粗糙度 : RZ2.5以內。

ER8的夾持範圍為 : 0.5mm ; ER11、16、20、25、32、40的夾持範圍為 : 1mm。

孔徑2.5mm以下的收縮範圍為 : 1mm，10mm以上的收縮範圍為 : 2mm。

同心度按DIN標準規範全數檢驗，共計有三種精度等級，普通級0.02mm、A級0.01mm及AA級0.005mm。

AA級建議配合HSP螺帽使用，其穩定性更好。

適用於 : 夾持鑽頭、螺絲攻、銑刀、鉸刀等工具。

具有彈性伸縮的功能、應用範圍廣泛、變化性強。

歡迎來電詢問；訂購時請告知精度需求等級。

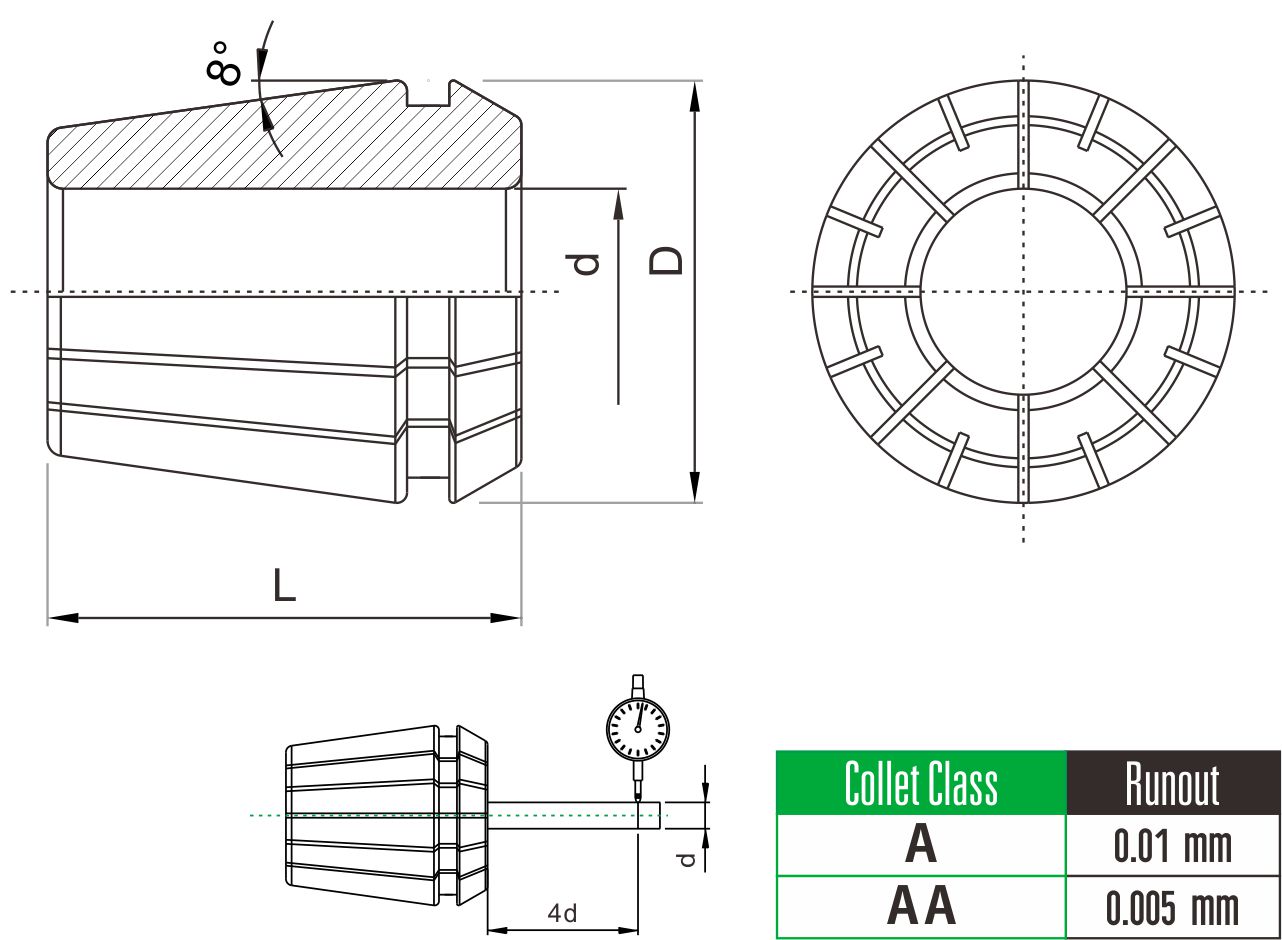

Model No. d D L
ER-11 1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 11.5 18.0
ER-16 1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 17.0 27.0
ER-20 1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 15 , 16 21.0 31.0
ER-25 1 , 1.5 , 2 , 2.5 , 3 , 3.175 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 15 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 26.0 34.0
ER-32 2 , 2.5 , 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 14.5 , 15 , 15.5 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 , 20.5 33.0 40.0
ER-40 2 , 2.5 , 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 7 , 7.5 , 8 , 8.5 , 9 , 9.5 , 10 , 10.5 , 11 , 11.5 , 12 , 12.5 , 13 , 13.5 , 14 , 14.5 , 15 , 15.5 , 16 , 16.5 , 17 , 17.5 , 18 , 18.5 , 19 , 19.5 , 20 , 20.5 , 21 , 21.5 , 22 , 22.5 , 23 , 23.5 , 24 , 24.5 , 25 , 25.5 , 26 , 26.5 , 27 , 27.5 , 28 , 28.5 , 29 , 30 , 31 , 32 41.0 46.0
